Câmara de teste ambiental personalizada para baterias

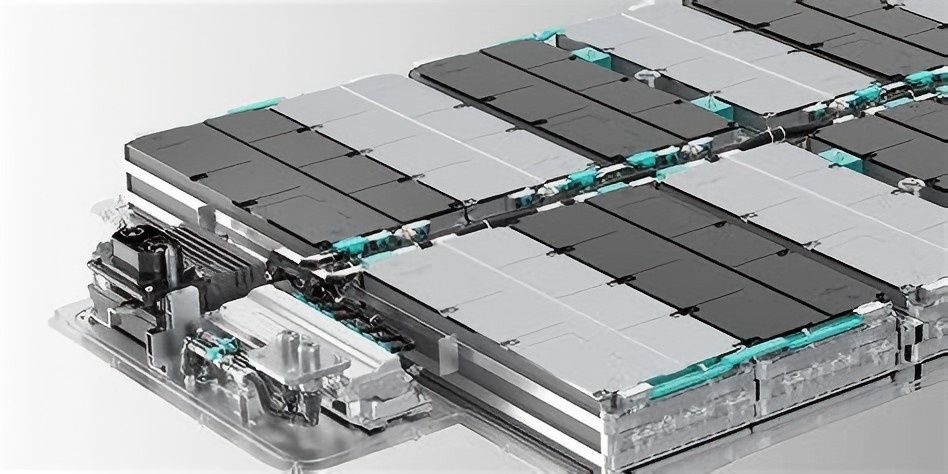

Os pacotes de bateria integram várias células com um BMS e controles térmicos para energia estável. Os principais usos incluem EVs, armazenamento de energia, eletrônicos, drones e dispositivos médicos. Exemplos: 4680 da Tesla e Blade Battery da BYD.

O teste de temperatura e umidade de conjuntos de baterias é uma avaliação crítica de seu desempenho e confiabilidade sob condições térmicas e higrométricas variáveis. Para simular ambientes operacionais do mundo real, os conjuntos de baterias devem passar por testes abrangentes em diversas condições, incluindo baixa temperatura com baixa umidade (LT/LH), baixa temperatura com alta umidade (LT/HH) e alta temperatura com alta umidade (HT/HH).

Com base em estudos de caso reais, este artigo analisa os requisitos técnicos que uma câmara de teste de temperatura e umidade constantes deve atender para conduzir essas avaliações de forma eficaz.

Principais requisitos técnicos para câmaras de teste:

Faixa de temperatura: Capaz de atingir condições extremas (por exemplo, -40°C a +85°C) com alta estabilidade (±0,5°C).

Faixa de umidade: Ajustável de 10% a 98% UR, garantindo precisão (±2% UR).

Taxas de rampa: Velocidades de transição de temperatura/umidade controláveis ​​(por exemplo, ≥1°C/min) para simular mudanças ambientais rápidas.

Uniformidade: Mantenha uma distribuição consistente de temperatura (±1°C) e umidade (±3% UR) no ambiente de trabalho.

Registro de dados: Monitoramento e registro em tempo real de parâmetros de teste para conformidade com padrões (por exemplo, ISO 16750, GB/T 31467).

Características de segurança: Projeto à prova de explosão, detecção de vazamentos e protocolos de desligamento de emergência para cenários perigosos.

Condições de teste ambiental da bateria

1. Teste de temperatura

• Teste de alta temperatura: simula a operação ou armazenamento do veículo em climas quentes. As temperaturas de teste geralmente variam de 45°C a 70°C, dependendo dos padrões (por exemplo, ISO, GB ou especificações do cliente). Os itens de teste incluem:

Armazenamento em alta temperatura

Ciclismo de alta temperatura

Descarga de alta temperatura

• Teste de Baixa Temperatura: Simula a operação ou armazenamento do veículo em climas frios. As temperaturas de teste geralmente variam de -40°C a -20°C, dependendo dos padrões. Os itens de teste incluem:

Armazenamento em baixa temperatura

Inicialização em baixa temperatura

Ciclismo de baixa temperatura

Descarga de baixa temperatura

• Teste de choque térmico: simula flutuações rápidas de temperatura (por exemplo, -40 °C ↔ 70 °C) para avaliar a resistência da bateria ao estresse térmico extremo.

• Teste de fuga térmica: simula curtos-circuitos internos/externos para avaliar a eficácia dos mecanismos de segurança e gerenciamento térmico da bateria, evitando explosões ou incêndios.

2. Teste de umidade

Teste de ciclo de calor úmido: simula ambientes de alta temperatura e alta umidade (por exemplo, 40 °C / 95% UR) para avaliar a resistência à corrosão e o desempenho da vedação.

3. Teste de névoa salina

Teste de corrosão por névoa salina: simula ambientes costeiros de alta salinidade para verificar a resistência à corrosão da bateria.

4. Teste à prova d’água

Teste de entrada de água: simula a exposição à água (por exemplo, imersão, chuva) para validar o desempenho da impermeabilização (avaliado pela classificação de proteção IP).

5. Teste à prova de poeira

Teste de entrada de poeira: simula ambientes com alto teor de poeira (por exemplo, desertos) para verificar a integridade da vedação.

6. Teste de baixa pressão

Teste de simulação de altitude: simula mudanças na pressão atmosférica em diferentes elevações para avaliar a adaptabilidade da bateria.

Especificações técnicas para câmara de teste de temperatura e umidade constantes

(Em conformidade com os requisitos do cliente)

Dimensões da câmara

• Dimensões internas (L×P×A): 3000 × 2000 × 2000 mm

Requisitos funcionais

1. Faixa de temperatura: -60°C a +150°C

2. Taxa de aquecimento: ≥1°C/min (média, sob carga: 1T, saída de calor de 5kW) de -40°C a +125°C

3. Taxa de resfriamento: ≥1°C/min (média, sob carga: 1T, saída de calor de 5kW) de +125°C a -40°C

4. Resolução de temperatura: 0,01°C

5. Flutuação de temperatura: ≤±0,2°C (sem carga)

6. Desvio de temperatura: ≤±2°C

7. Uniformidade de temperatura: ≤2°C (sem carga)

8. Operação contínua em baixa temperatura: 1000 horas em baixa temperatura sem formação de gelo (requer sistema de ar seco)

9. Resolução de umidade: 0,1% UR

10. Flutuação de umidade: ≤±2,5% UR

11. Desvio de umidade:

≤+3% UR (quando >75% UR)

≤±5% UR (quando <75% UR)

12. Capacidade operacional estendida:

Baixa temperatura e baixa umidade: 240 horas

Alta temperatura e baixa umidade: 240 horas

Principais melhorias e rigor científico

1. Referências padrão: adicionada conformidade implícita com os padrões ISO, GB e IP para credibilidade.

2. Métricas de precisão: resolução, uniformidade e desvio especificados para atender às demandas de engenharia.

3. Segurança e confiabilidade: prevenção de congelamento em destaque (sistema de ar seco) e capacidade de teste de longa duração.

4. Clareza e estrutura: organizado em seções lógicas para facilitar a leitura, mantendo a precisão técnica.

Para atender às rigorosas demandas de testes ambientais de baterias, nossa constante avançada câmaras de teste de temperatura e humidade são projetados para oferecer precisão, confiabilidade e conformidade com padrões globais.

Por que escolher nossas câmaras de teste ambientais?

✅ Ampla faixa de temperatura: -70°C a +150°C para testes abrangentes de alta/baixa temperatura, incluindo choque térmico.

✅ Transição rápida de temperatura: taxas de aquecimento/resfriamento ≥1°C/min sob carga (1T, saída de calor de 5kW).

✅ Alta precisão de umidade: 10%–98% UR com flutuação de ±2,5% UR e resolução de 0,1% para ciclos precisos de calor úmido.

✅ Operação estável de longa duração:

• Mais de 1000 horas em temperaturas extremamente baixas (sistema de ar seco anticongelante incluído).
• Mais de 240 horas em condições de baixa umidade (temperatura alta e baixa).

✅ Uniformidade e precisão:

• Flutuação de temperatura ≤±0,2°C (sem carga)
• Uniformidade espacial ≤2°C.

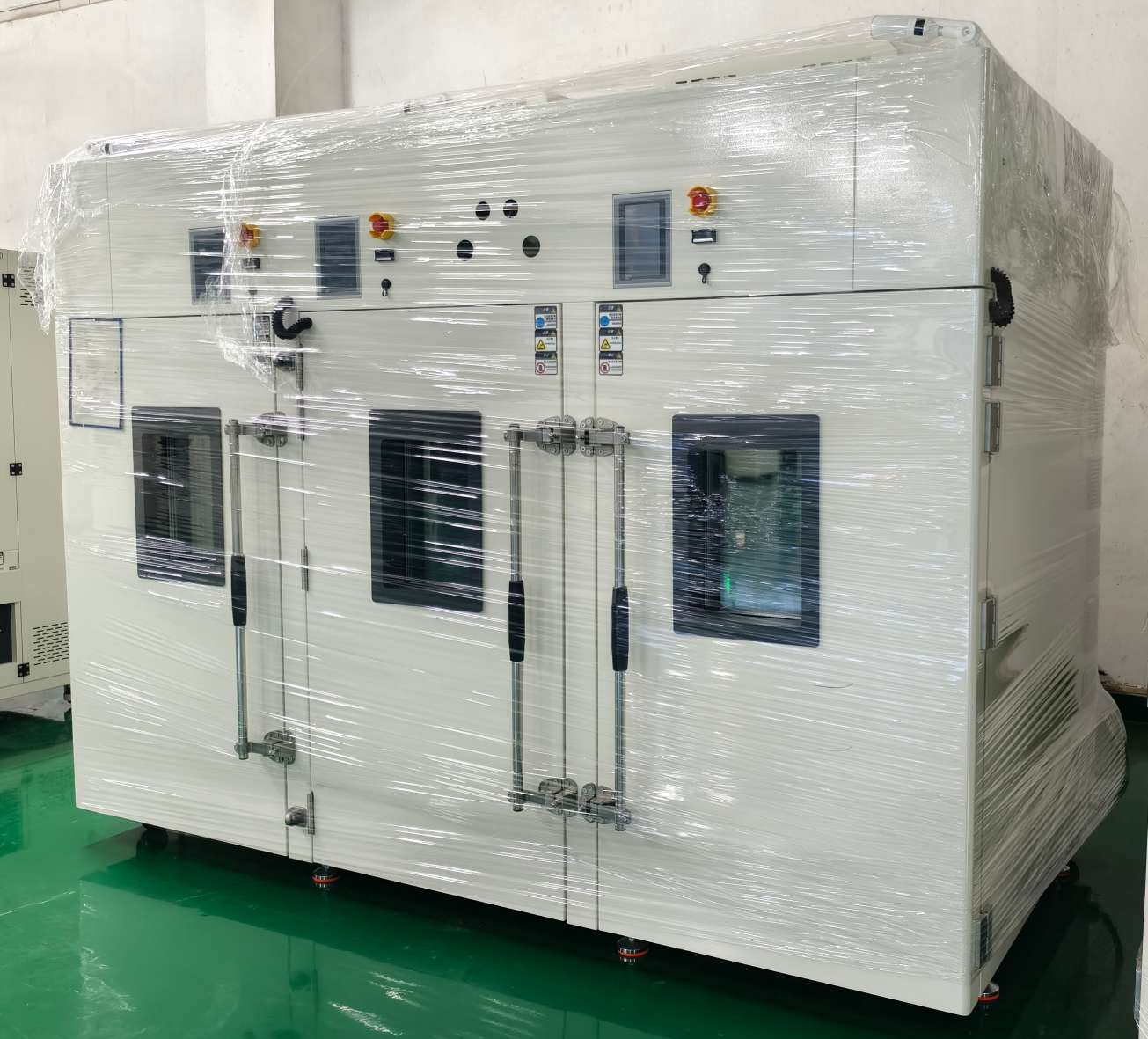

✅ Grande capacidade de teste: 3000×2000×2000mm (L×P×A) espaço de trabalho interno de Câmara de teste climático walk-in para avaliações de baterias em larga escala.

✅ Segurança e durabilidade: projetado para prevenção de fuga térmica, névoa salina, testes à prova d'água (classificação IP) e à prova de poeira.
